Phân tích tổng tải trọng xe tải và tải trọng thực của một bánh xe lên một vị trí trên đường – Ứng dụng trong thiết kế grating

Phân tích tổng tải trọng xe tải và tải trọng thực của một bánh xe lên một vị trí trên đường – Ứng dụng trong thiết kế grating

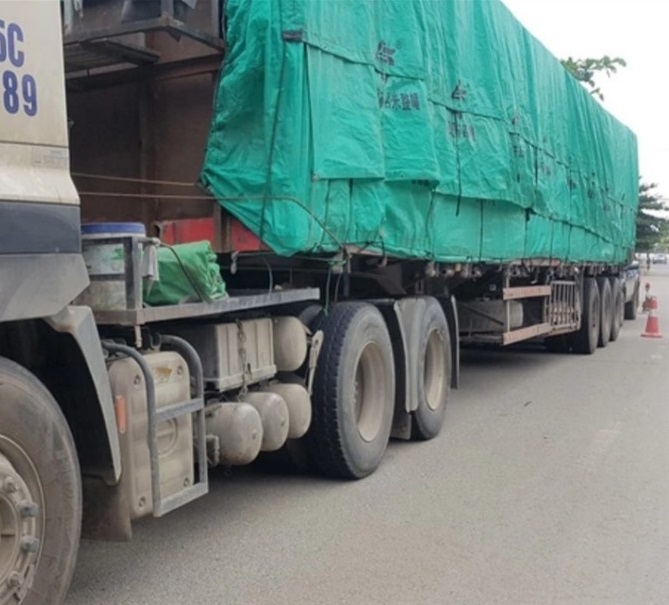

1. Khái niệm tổng tải trọng xe tải

Tổng tải trọng của xe tải là khối lượng toàn bộ của xe khi đang vận hành, bao gồm:

• Trọng lượng bản thân của xe (xe không tải)
• Trọng lượng hàng hóa chuyên chở
• Trọng lượng của người lái và nhiên liệu

Tổng tải trọng thường được ký hiệu là GVW (Gross Vehicle Weight) và được quy định bởi cơ quan giao thông nhằm đảm bảo an toàn cho hạ tầng đường bộ. Ví dụ, một xe tải 3 trục có tổng tải trọng tối đa khoảng 24 tấn, tùy theo quy định từng quốc gia.

2. Tải trọng thực của một bánh xe lên mặt đường

Tải trọng thực của một bánh xe là lực mà bánh xe truyền xuống mặt đường tại điểm tiếp xúc. Lực này phụ thuộc vào:

• Tổng tải trọng của xe
• Số lượng bánh xe
• Phân bố tải trọng giữa các trục

Tải trọng này là yếu tố quan trọng trong thiết kế mặt đường, cầu, nắp hố ga, và đặc biệt là grating – tấm sàn thép dạng lưới dùng để che các rãnh thoát nước hoặc hố kỹ thuật.

 3. Cách tính tải trọng một bánh xe

Để tính tải trọng của một bánh xe, ta cần xác định:

• Tổng tải trọng xe: W
• Số trục: n
• Số bánh xe trên mỗi trục: thường là 2 hoặc 4 bánh

Công thức cơ bản:

Nếu tải trọng được phân bố đều, tải trọng một bánh xe được tính như sau:

P=W/(n×b)

Trong đó:

• P: tải trọng một bánh xe (kN hoặc kg)
• W: tổng tải trọng xe (kN hoặc kg)
• n: số trục
• b: số bánh xe trên mỗi trục

Ví dụ:

Xe tải 2 trục, tổng tải trọng 16 tấn (16,000 kg), mỗi trục có 4 bánh (2 bánh mỗi bên):

P=16,000/(2×4)=2,000 kg

Tức là mỗi bánh xe chịu tải trọng khoảng 2 tấn.

4. Ứng dụng vào thiết kế grating

Grating thường được dùng để che các rãnh thoát nước hoặc hố kỹ thuật trên đường, nơi có thể chịu tải từ xe tải đi qua. Việc tính toán tải trọng bánh xe là cơ sở để xác định:

• Kích thước thanh chịu lực của grating
• Khoảng cách giữa các thanh
• Vật liệu chế tạo (thép, composite, v.v.)

Các bước ứng dụng:

1. Xác định tải trọng bánh xe: Dựa vào loại xe tải lớn nhất có thể đi qua vị trí đặt grating.
2. Xác định diện tích tiếp xúc: Diện tích tiếp xúc giữa bánh xe và grating thường là hình chữ nhật, khoảng 300 mm × 300 mm.
3. Tính áp lực lên grating:

σ=P/A

Trong đó:

• σ: áp lực lên grating (N/mm²)
• P: tải trọng bánh xe (N)
• A: diện tích tiếp xúc (mm²)

1. Kiểm tra khả năng chịu lực của grating: So sánh áp lực tính được với khả năng chịu lực của vật liệu và cấu trúc grating.

Ví dụ ứng dụng:

Giả sử tải trọng bánh xe là 2,000 kg (≈ 19,600 N), diện tích tiếp xúc là 300 mm × 300 mm = 90,000 mm²:

σ=19,600/90,000=0.22 N/mm²

Nếu grating được thiết kế để chịu áp lực tối đa 1.5 N/mm², thì thiết kế này là an toàn.

5. Các yếu tố ảnh hưởng đến thiết kế grating

• Loại xe tải: Xe tải nặng, xe container có tải trọng bánh xe lớn hơn.
• Tần suất sử dụng: Vị trí thường xuyên có xe tải đi qua cần grating chịu lực cao hơn.
• Vật liệu grating: Thép mạ kẽm, thép không gỉ, composite – mỗi loại có giới hạn chịu lực khác nhau.
• Tiêu chuẩn kỹ thuật: Tuân thủ các tiêu chuẩn như BS EN 124, AASHTO, hoặc TCVN.

6. Kết luận

Tải trọng thực của một bánh xe là yếu tố quan trọng trong thiết kế hạ tầng giao thông, đặc biệt là các cấu kiện như grating. Việc tính toán chính xác tải trọng này giúp đảm bảo an toàn, độ bền và hiệu quả kinh tế trong xây dựng. Khi thiết kế grating, cần kết hợp giữa tải trọng bánh xe, diện tích tiếp xúc, và khả năng chịu lực của vật liệu để đưa ra giải pháp tối ưu.
